Недавно компания Chongqing Chuke Intelligent Machinery Equipment Co., Ltd. (далее именуемая «Chuke Intelligent») успешно поставила индивидуальное решение для автоматической пневматической точечной матричной маркировки паспортных табличек MPD03 государственной железнодорожной компании в русскоязычной стране. В рамках проекта с использованием двух автоматических маркировочных машин и одного оператора ежедневно производится 2000 паспортных табличек для железнодорожного оборудования, заменяя традиционное решение восемью машинами и восемью рабочими. Используя основные технологии, такие как совместимость со шрифтами на языках меньшинств, полностью автоматизированную загрузку и разгрузку, а также высокоточную динамическую генерацию кода, решение успешно преодолело строгие стандарты маркировки паспортных табличек зарубежных железных дорог, продемонстрировав возможности настройки и возможности глобального обслуживания отечественного оборудования для точечной матричной маркировки.
Таблички с паспортными данными железнодорожного оборудования являются основным средством управления отслеживанием активов железнодорожного транспорта. Эта государственная железнодорожная компания придерживается чрезвычайно высоких стандартов в отношении маркировки паспортных табличек. Проект требовал, чтобы на табличках одновременно отображались русские буквы кириллицы, английские буквы и числовые серийные номера, а также были интегрированы QR-коды и коды Data Matrix. Все символы должны строго соответствовать обязательному стандарту шрифтов Пр3 (Пр3) железнодорожной отрасли России. Этот стандарт охватывает всю буквенную и числовую систему русского, латинского и греческого языков с жесткими требованиями к округлости и пропорциям символов на уровне рисунка. В сочетании со стабильным ежедневным объемом производства в 2000 единиц это представляет собой двойную задачу при строительстве линии по производству этикеток.

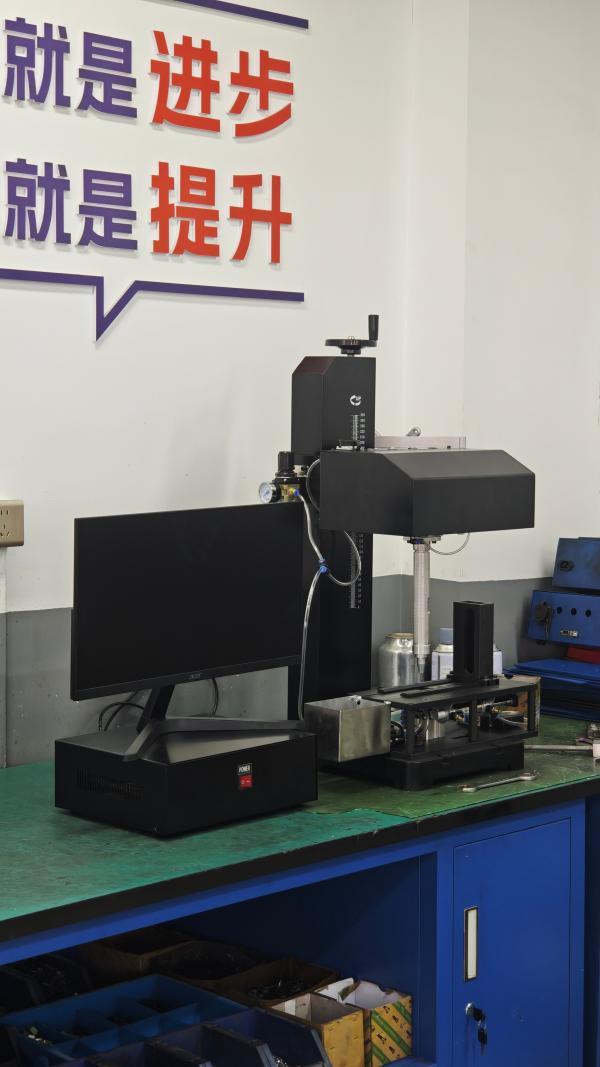

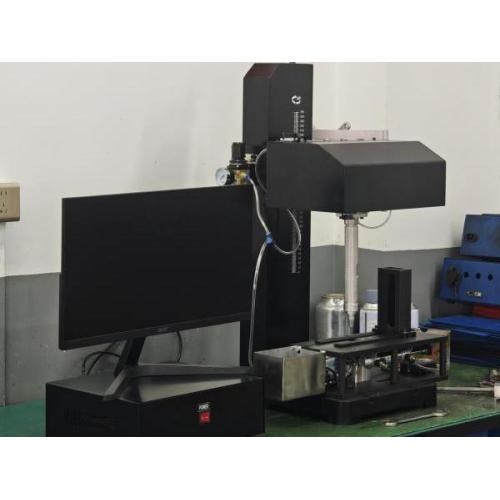

На этапе выбора решения клиент первоначально оценил, что традиционное решение для настольной маркировки потребует параллельной работы 8 машин и 8 операторов. Ручной метод загрузки и разгрузки не только занимает большое пространство на заводе, но также подвержен таким проблемам, как дублирование номеров, несовпадение символов и непостоянная глубина маркировки. Изменения в уровне квалификации операторов также вызывают колебания производительности, что приводит к высоким общим эксплуатационным расходам. После сравнения различных технологий клиент в конечном итоге выбрал индивидуальное полностью автоматизированное решение для маркировки паспортных табличек Chuke Intelligent, купив две настольные пневматические точечно-матричные машины для маркировки паспортных табличек MPD03 за одну транзакцию.
Отвечая основным техническим требованиям клиента, компания Chuke Intelligent выполнила индивидуальную разработку по трем направлениям: система управления, механическая конструкция и процесс автоматизации. Оборудование оснащено системой управления Thorx-9 VGA, поддерживающей внешние мониторы с большим экраном и клавиатуры/мыши, копирующей компьютерную операционную логику и соответствующую рабочим привычкам опытных инженеров на месте. Система имеет встроенную полную библиотеку стандартных шрифтов Pr3, обеспечивающую встроенную совместимость с многоязычными символами, а выходные шрифты были проверены заказчиком на полное соответствие отраслевым стандартам. Система поддерживает автоматическое кодирование серийного номера; QR-код и код Data Matrix для каждой паспортной таблички генерируются динамически перед маркировкой. Реальные испытания показывают, что QR-коды неизменно соответствуют стандартам класса А, со 100% успешностью сканирования, полностью удовлетворяя требованиям отслеживаемости железнодорожного оборудования на протяжении всего его жизненного цикла.

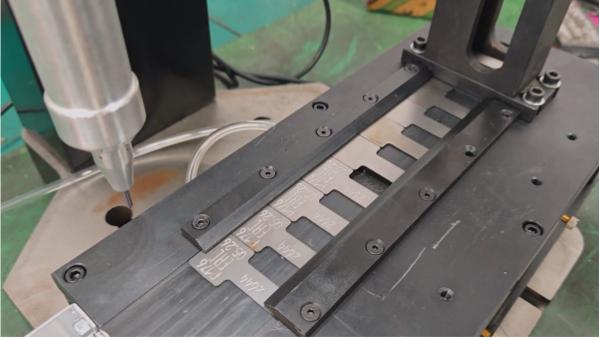

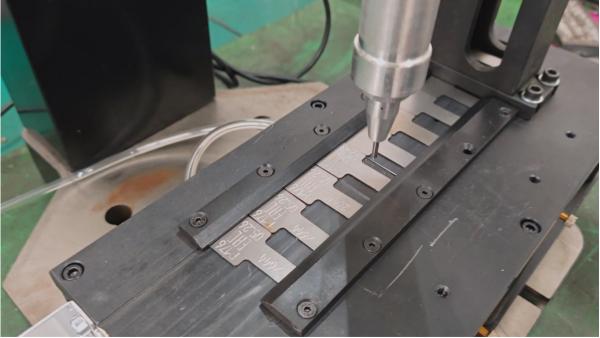

Автоматизированный механизм загрузки и разгрузки является ключом к снижению затрат и повышению эффективности этого решения. Компания Chuke Intelligent прецизионно обработала и настроила загрузочный желоб и ограничительные рельсы в соответствии с размерами, указанными на паспортной табличке клиента. После 48 часов непрерывного тестирования он гарантирует отсутствие заклинивания при длительной работе. В оборудовании используется двухцилиндровая структура совместного позиционирования, одновременно выполняющая планарное позиционирование паспортной таблички и ограничение высоты, обеспечивая точность повторяемости ± 0,01 мм. Эта система, оснащенная маркировочными иглами из карбида вольфрама, обеспечивает стабильную маркировку на заводских табличках из нержавеющей стали на глубине 0,3–0,6 мм. Стандартизированные параметры давления воздуха обеспечивают высокую однородность ширины линии символов, глубины маркировки и визуального эффекта во время массового производства, исключая зависимость от опыта оператора.

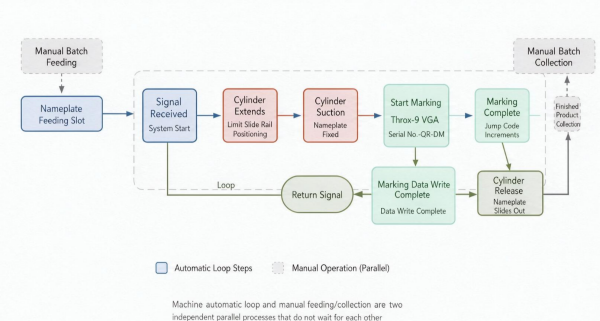

Все решение просто в развертывании и имеет низкий порог обслуживания. Операторам производственных линий необходимо лишь периодически пополнять бланки паспортных табличек и собирать готовую продукцию. После того, как шаблон настроен один раз, оборудование работает автоматически в циклическом производственном цикле, не требуя постоянного ручного вмешательства. По сравнению с традиционными решениями, проект значительно сокращает трудовые ресурсы, производственные площади и затраты на производство единицы продукции, стабильно достигая цели по выпуску 2000 паспортных табличек в день.
Как местная компания с многолетним опытом работы в области точечной матричной маркировки, Chuke Intelligent может похвастаться обширным опытом реализации проектов внутри страны и за рубежом. Ее решения охватывают множество отраслей, включая железнодорожный транспорт, автомобилестроение, аэрокосмическую промышленность и общее машиностроение, а ее продукция используется более чем в 200 странах и регионах по всему миру. Используя свои широкие возможности нестандартной настройки, компания может разрабатывать автоматизированные системы маркировки, адаптированные к языковым спецификациям клиента, целевым показателям производственной мощности и спецификациям заготовок. Тем временем компания создала полную собственную производственную цепочку с годовой производственной мощностью более 50 000 маркировочных игл. Все машины имеют многочисленные международные сертификаты, включая CE, ISO и RoHS, а более 80 патентов постоянно гарантируют производительность продукции.
Успешная реализация этого зарубежного государственного проекта железной дороги знаменует собой еще одну важную веху для решений Chuke Intelligent по маркировке железнодорожного транспорта на международном рынке. В будущем Chuke Intelligent продолжит совершенствовать свою технологию интеллектуальной автоматизации маркировки и постоянно совершенствовать индивидуальные решения для многоязычных, высокостандартных и крупносерийных сценариев, предоставляя стабильные и надежные решения для постоянной маркировки для мировой обрабатывающей промышленности.
