Охладитель циркулирующей воды CWUP-20 для сверхбыстрого лазера УФ-лазера Стабильность ±0,1 ℃ Связь RS485

Охладитель циркулирующей воды CWUP-20 для сверхбыстрого лазера УФ-лазера Стабильность ±0,1 ℃ Связь RS485

Вид оплаты: L/C,T/T,D/P,D/A,Paypal
Инкотермс: FOB,CFR,CIF,EXW,FAS,FCA,CPT,CIP,DEQ,DDP,DDU,Express Delivery,DES,DAF
Количество минимального заказа: 1
транспорт: Ocean,Express

Свяжитесь с нами

Получить цену



PRODUCT ATTRIBUTES



Overview

Атрибуты продукта

Модель: Circulating Water Chiller CWUP-20 for Ultrafast Laser UV Laser ±0.1℃ Stability RS485 Communication

Бренд: Цзысюй

Origin: Китай

Model: CWUP-20TITY / CWUP-20DITY

Voltage: AC 1P 220~240V / AC 1P 110V

Frequency: 50/60Hz / 60Hz

Current: 0.6-6.4A / 0.6~6.9A

Max. Power Consumption: 1.15/1.22kW / 1.18kW

Compressor Power: 0.44/0.52kW 0.6/0.71HP / 0.51kW 0.7HP

Nominal Cooling Capacity: 4879Btu/h / 1.43kW / 1229Kcal/h

Refrigerant: R-410A/R-32/R-1234yf/R-513A / R-1234yf/R-513A

Precision: ±0.1℃

Reducer: Capillary

Pump Power: 0.13kW / 0.09kW

Tank Capacity: 6L

Вход и выход: рупий 1/2"

Max. Pump Pressure: 3.5 bar / 2.5 bar

Rated Flow: 10L/min

N.W.: 26kg / 29kg

G.W.: 28kg / 31kg

Измерение: 58 × 29 × 52 см (Д × Ш × В)

Пакет измерение: 65 × 36 × 56 см (Д × Ш × В)

Overview

Возможности поставки и дополнительная информация

транспорт: Ocean,Express

Место происхождения: Китай

Вид оплаты: L/C,T/T,D/P,D/A,Paypal

Инкотермс: FOB,CFR,CIF,EXW,FAS,FCA,CPT,CIP,DEQ,DDP,DDU,Express Delivery,DES,DAF

Упаковка и доставка

Описание продукта

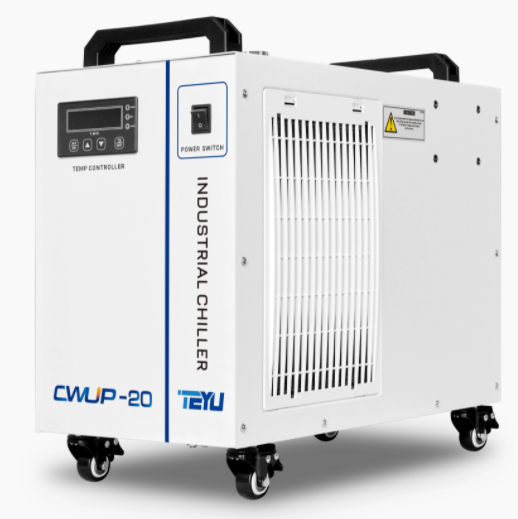

Охладитель циркулирующей воды TEYU CWUP-20 — это портативный охладитель воды с активным охлаждением, который оптимизирует работу вашей сверхбыстрой лазерной и УФ-лазерной системы. Температура воды в этом небольшом лазерном охладителе регулируется ПИД-регулятором, что обеспечивает особенно высокую степень температурной стабильности (±0,1°C) и холодопроизводительность до 1430 Вт.

Портативный промышленный водоохладитель CWUP-20 поддерживает связь RS485 для реализации связи между охладителем и лазерной системой. Разработан с множеством встроенных функций сигнализации и интеллектуальным цифровым регулятором температуры. Отверстие для легкой заправки установлено сверху, а 4 колесика обеспечивают мобильность.

Особенности продукта

Интеллектуальные функции

* Обнаружение низкого уровня воды в баке

* Обнаружение низкого расхода воды

* Обнаружение температуры воды

* Нагрев теплоносителя при низкой температуре окружающей среды.

Дисплей самопроверки

* 12 типов кодов сигнализации

Простое регулярное обслуживание

* Обслуживание пылезащитного фильтра без инструментов.

* Быстрозаменяемый дополнительный фильтр для воды.

Функция связи

* Оснащен протоколом RS485 Modbus RTU.

Подробная информация о продукте

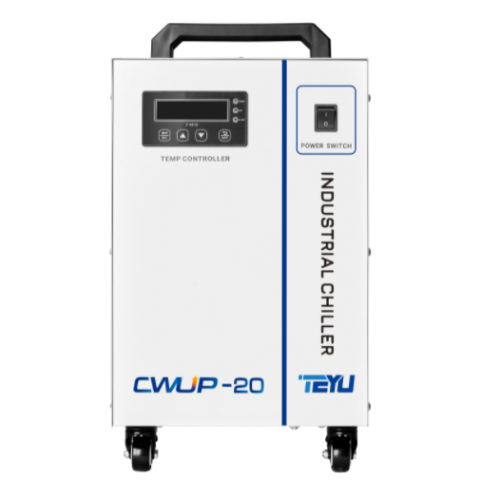

Цифровой регулятор температуры

Регулятор температуры T-801D обеспечивает высокоточный контроль температуры ±0,1°C.

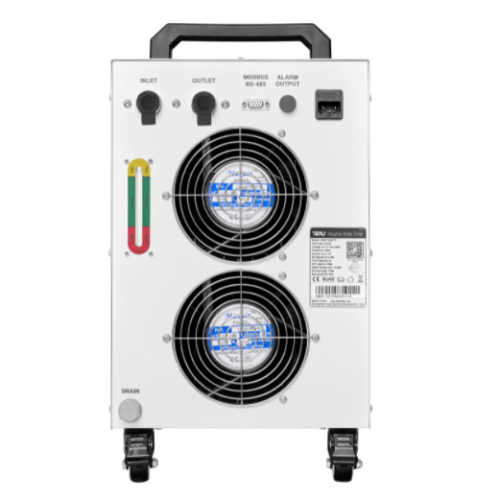

Легко читаемый индикатор уровня воды.

Индикатор уровня воды имеет 3 цветовых зоны – желтую, зеленую и красную.

Желтая зона – высокий уровень воды.

Зеленая зона – нормальный уровень воды.

Красная область – низкий уровень воды.

Портативный водоохладитель CWUP-20 Порт связи Modbus RS485

Коммуникационный порт Modbus RS485

Коммуникационный порт RS485 обеспечивает связь с лазерной системой.
